حساس رطوبة التربة بالسعة التناظرية – مقاوم للتآكل


70ر.س
رمز المنتج: ESN-SEN0193 الأقسام: ,

2 متوفر في المخزون

الوصف

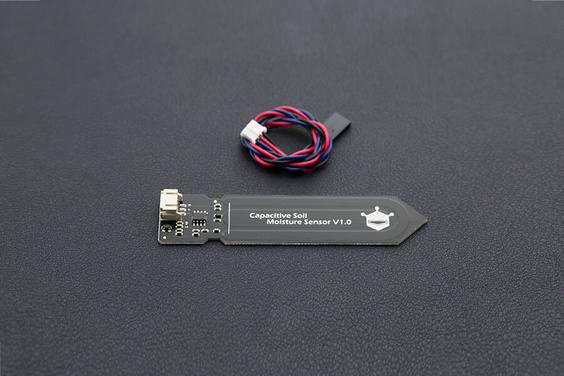

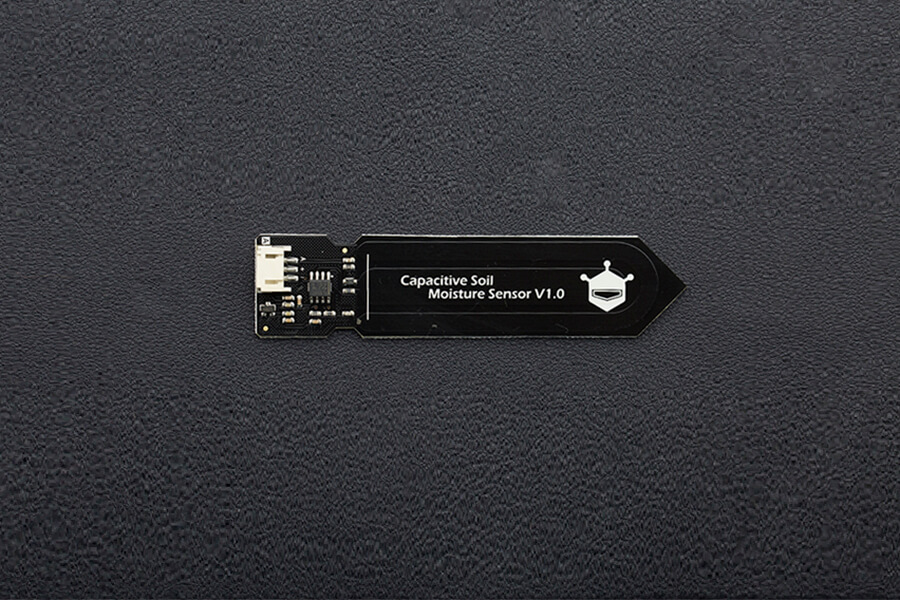

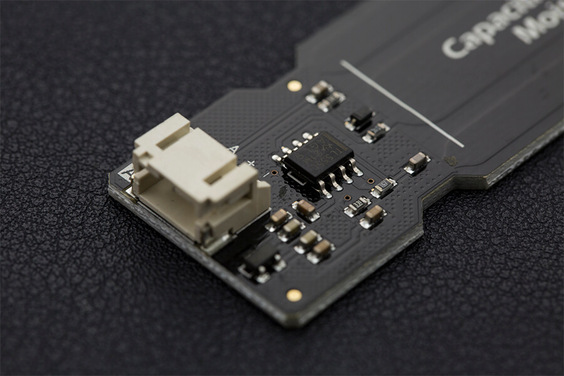

يقيس مستشعر رطوبة التربة لدينا مستويات الرطوبة في التربة عن طريق الاستشعار بالسعة بدلاً من الاستشعار المقاوم مثل أجهزة الاستشعار الأخرى في السوق. إنها مصنوعة من مادة مقاومة للتآكل مما يمنحها عمر خدمة ممتاز. أدخله في التربة حول نباتاتك وأبهر أصدقائك ببيانات رطوبة التربة. تتضمن هذه الوحدة منظم جهد كهربائي على اللوحة يمنحها نطاق جهد تشغيل يبلغ 3.3 ~ 5.5 فولت. إنه مثالي لوحدات MCU ذات الجهد المنخفض ، 3.3 فولت و 5 فولت. للتوافق مع Raspberry Pi ، ستحتاج إلى محول ADC. يتوافق مستشعر رطوبة التربة هذا مع واجهة “Gravity” ثلاثية الأطراف ، والتي يمكن توصيلها مباشرة بدرع توسيع Gravity I / O.

المواصفات

جهد التشغيل: 3.3 ~ 5.5 فولت تيار مستمر

الجهد الناتج: 0 ~ 3.0 فولت

تيار التشغيل:5mA

الواجهة: 3P-PH2.0

الأبعاد: 3.86 × 0.905 بوصة (الطول × العرض)

الوزن: 15 جرام

التدريب

المتطلبات

3 أسلاك توصيل

أردوينو أنو

مستشعر رطوبة التربة

البرنامج

Arduino IDE V1.6.5 Click to Download Arduino IDE

مخطط التوصيل















كود المعايرة

void setup() {
  Serial.begin(9600); // open serial port, set the baud rate as 9600 bps
}
void loop() {
  int val;
  val = analogRead(0); //connect sensor to Analog 0
  Serial.println(val); //print the value to serial port
  delay(100);
}

المعايرة

مدى المعايرة



افتح شاشة المنفذ التسلسلي واضبط معدل الباود على 9600

سجل قيمة المستشعر عندما يتعرض المسبار للهواء على أنها “القيمة 1”. هذه هي القيمة الحدودية للتربة الجافة “الرطوبة: 0٪ رطوبة نسبية”

خذ كوبًا من الماء وأدخل المسبار فيه بما لا يتجاوز الخط الأحمر في مخطط التوصيل

سجل قيمة المستشعر عندما يتعرض المسبار للماء “القيمة 2”. هذه هي القيمة الحدودية للتربة الرطبة “الرطوبة: 100٪ رطوبة نسبية”

تحذير

المكونات الموجودة على هذا اللوح ليست مقاومة للماء ، ولا تعرضها للرطوبة أكثر من الخط الأحمر. (إذا كنت ترغب في حماية المكونات من العناصر ، فحاول استخدام طول أنبوب الانكماش الحراري العريض حول الجزء العلوي من اللوحة.) توجد نسبة عكسية بين القيمة التي يظهرها المستشعر ورطوبة التربة.

الاعدادات

تتأثر القيمة النهائية بعمق إدخال المسبار ومدى إحكام التربة المعبأة حوله. نحن نعتبر “value_1” تربة جافة و “value_2” تربة مبللة. هذا هو نطاق الكشف عن المستشعر. على سبيل المثال: Value_1 = 520 ؛ Value_2 = 260. النطاق سينقسم إلى ثلاثة أقسام: جاف ، رطب ، مائي. القيم ذات الصلة هي:

جاف: (520 430]

رطب: (430 350]

مائي:  (350 260]

كود الاختبار

/***************************************************
 This example reads Capacitive Soil Moisture Sensor.

 Created 2015-10-21
 By berinie Chen <bernie.chen@dfrobot.com>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here: https://www.dfrobot.com/wiki/index.php?title=Capacitive_Soil_Moisture_Sensor_SKU:SEN0193
 2.This code is tested on Arduino Uno.
 3.Sensor is connect to Analog 0 port.
 ****************************************************/

const int AirValue = 520;   //you need to replace this value with Value_1
const int WaterValue = 260;  //you need to replace this value with Value_2
int intervals = (AirValue - WaterValue)/3;
int soilMoistureValue = 0;
void setup() {
  Serial.begin(9600); // open serial port, set the baud rate to 9600 bps
}
void loop() {
soilMoistureValue = analogRead(A0);  //put Sensor insert into soil
if(soilMoistureValue > WaterValue && soilMoistureValue < (WaterValue + intervals))
{
  Serial.println("Very Wet");
}
else if(soilMoistureValue > (WaterValue + intervals) && soilMoistureValue < (AirValue - intervals))
{
  Serial.println("Wet");
}
else if(soilMoistureValue < AirValue && soilMoistureValue > (AirValue - intervals))
{
  Serial.println("Dry");
}
delay(100);
}
